泄氯中和處理裝置

本裝置是在吸收引進進口產品的基礎上研究和開發的新型泄氯處理裝置。該裝置采用 PVC+FRP復合材料,保證了系統的耐腐蝕和結構強度。系統選用雙塔式結構及特殊設計 的霧化噴咀以及上下層填料的方法,確保了對氯氣的充分吸收,尤其適合對大面積的泄 氯處理和吸收。
本裝置可以應用到對氯氣的連續處理和吸收。
可根據用戶工藝、土建要求其設計、配套各類泄氯處理裝置。

一、泄氯中和處理裝置概述:
由于氯消毒具有殺菌能力強、價格低、投加方便等優點,在各行各業得到了廣泛的應用,但氯又是殺傷力很強的有毒氣體,在 空氣中含3.5~30PPM就會引起喉痛、咳嗽;含40~60PPM在一小時內會對人的生命構成危險;含1000PPM時,則可使人致命, 因而在生產和使用氯的過程中,一旦發生泄氯事故,就會造成嚴重后果。針對這一情況,我們研制出新一代環保系列產品——泄 氯中和處理裝置。本裝置是在吸收引進產品的基礎上研究和開發的新型泄氯處理裝置。該裝置采用PVC+FRP復合材料,保證了系 統的耐腐蝕和結構強度;系統選用雙塔式結構及特殊設計的霧化噴咀以上下層填料的方法,確保了對氯氣的充分吸收,尤其適合對 大面積的泄氯處理;玻璃鋼引風機以及防腐液下泵的選用,使得整個系統能長期在含氯氣的環境下運行;先進的泄氯報警系統和電 氣控制系統使得該系統的先進性能得到進一步的體現和發揮。

二、工作原理:
當發生泄氯事故時,由于氯氣比空氣的比重大,因而外泄的氯氣總是下沉。根據這一現象,我們有引風機通過地面上的引風管 或通過地面以下的引風集氣溝,把外泄的氯氣抽到中和塔進行處理。在中和塔內,循環堿泵產生的高壓堿液由噴咀產生霧化,并 由填料及堿液箱內的四級中和裝置進行處理。由于有四級中和,外泄的氯氣幾乎可被完全吸收,高深度時,吸收效率可達99.5% 以上,低深度時吸收效率可達98%以上。其中和原理是氯氣和氫氧化鈉反應,生成較穩定的次氯酸鈉和水,其化學反應方程式為:
Cl2+2NaOH=NaCLO+NaC1+H2O
三、WJ型泄氯中和處理裝置的使用和維護:
A.WJ型泄氯中和處理裝置,配用20%濃度的NaOH溶液,溶液在加入儲槽前必須經過120目濾網過濾,防止雜質堵塞噴嘴。
B.應選擇適當?shù)娘L(fēng)量。風速過快,縮短了中和時間,影響氯的吸收;過快的風速還可能帶出部分堿液,污染環境。
C.定期檢查報警裝置的靈敏度,建議報警設置為1PPM-5PPM之間,自動開啟中和裝置。
四、基礎
A.中和塔基礎
中和塔基礎尺寸略大于貯液箱的長和寬的尺寸,一般建議大于10%~20%,同時基礎應高出地平面,建議尺寸為30~
50mm。中塔基礎采用混凝土預制。
B.風機基礎
引風機可分別安裝在中和塔后側,左側和右側(訂貨時應注明),因而引風機基礎相應有三個位置,引風機都采用500mm
×500mm,并預埋鋼件。
五、WJ-I泄氯中和處理裝置技術性能表:

表(一):

型 號

處理引風 量(m3/h)

配用風機

配用水泵

貯槽容量 (m3)

備 注

WJ/200

800

型 號

轉速

功率 (kW)

型 號

功率 (kW)

2.8

1.可選用單塔結構?
2.可根據用戶要求定做

BD4-72 NO4.5A

1400

1.1

40FYS-20

1.5

WJ/500

2500

BD4-72 NO6A

1400

4.0

50FYS-22

4.0

6

WJ/1000

5000

BD4-72 NO8A

2900

5.5

50FYS-20

5.5

8


表(二):吸收效率(以高濃度時為例):

型 號

WJ-I/200

WJ-I/500

WJ-I/1000

備 注

處理能力(Kg/H)

200

500

1000

?

進氣濃度(mg/m3)

1000

1000

1000

高濃度

排放濃度(mg/m3)

<3

<3

<3

處理效率(%)

≥99.7%

≥99.7%

≥99.7%

進氣濃度(mg/m3)

54.6

82.4

68.2

低濃度

排放濃度(mg/m3)

0.64

0.78

0.59

吸收率(%)

98.84%

99.05%

99.13%

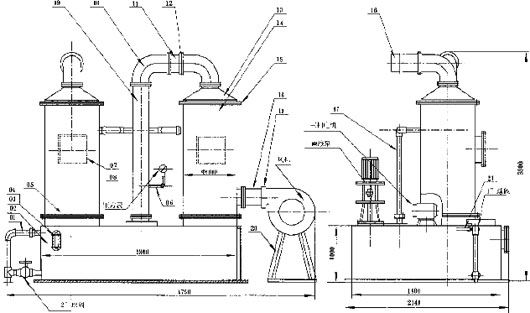

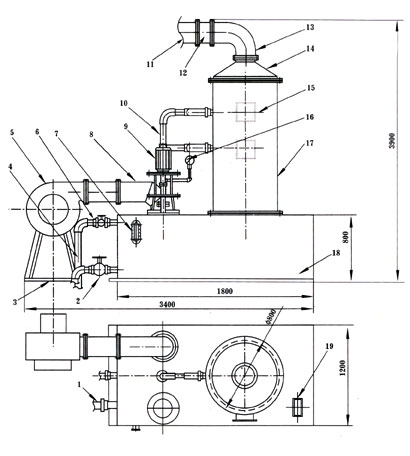

表(三):設備安裝尺寸及重量:

型 號

WJ-I/200

WJ-I/500

WJ-I/1000

備 注

堿液罐長mm

1800

2800

3600

可根據用戶要求定做

堿液罐寬mm

1200

1800

2200

堿液罐高mm

800

1000

1000

設備總高mm

3900

3900

3900

吸氣管直徑mm

200或 250

300

350或400

PVC或FRP

排放管直徑mm

200或 250

300或350

350或400

PVC或FRP

反應塔直徑mm

800

1000

1400

PVC或FRP

設備自重

1010

1482

1820

實際使用時,可能有部分誤差

加堿后重量

2642

6882

10224
