改性調理+機械壓濾深度脫水處理工藝
01改性調理 / 02機械壓濾深度脫水
南通華泰環保工程設備有限公司針對國內污泥處理處置問題,與重點高校合作開發了成熟、高效、實用的污泥處理處置工藝,即“改性調理 sludge conditioning -機械壓濾深度脫水 high pressure filtration dewatering-綜合處置comprehensive disposal”工藝路線。
我們對目前的污泥處理處置技術進行了深入研究和綜合比較后認為:不論是填埋、焚燒、協同焚燒還是建材利用,都必須對污泥進行脫水半干化、干化處理,才能進行最終處置。脫水干化是污泥處置的必要環節,可以有效實現污泥減量穩定化,具有投資小、運營成本低的優勢。
“污泥改性調理+機械壓濾深度脫水”工藝,已經在多個市政和工業污泥處理處置項目中得到應用,取得了顯著的環境和社會效益,也是與國家“水專項”科研路線相一致的新型實用工藝技術。
該技術針對市政污泥和工業污泥處理,有兩種處理對接方式:一是預處理系統接收含水率為80%的濕污泥; 二是預處理污泥料倉直接接收含水率97%左右的濃縮污泥,進行改性調理和機械壓濾深度脫水處理。 第二種對接方式更可省去污水廠原有的污泥脫水、加藥等設備,節省污泥處理運行費用。
該處理工藝對濕污泥進行改性調理后,再機械壓濾深度脫水至含水率50%以下,實現了污泥的減量化、穩定化、無害化。脫水干化后的污泥具有較高的熱值,可直接焚燒處置或送至垃圾電廠、燃煤電廠或水泥廠進行協同焚燒處置。有條件的地方也可做垃圾填埋場覆蓋土、建材利用等處置。
該技術克服了污泥厭氧處理、傳統熱干化、直接焚燒處理固定投資大、運行成本高的限制,經工程實踐應用,證明經濟技術性好、適用范圍廣,是適合我國大多數城市污泥處理處置的新型工藝技術。

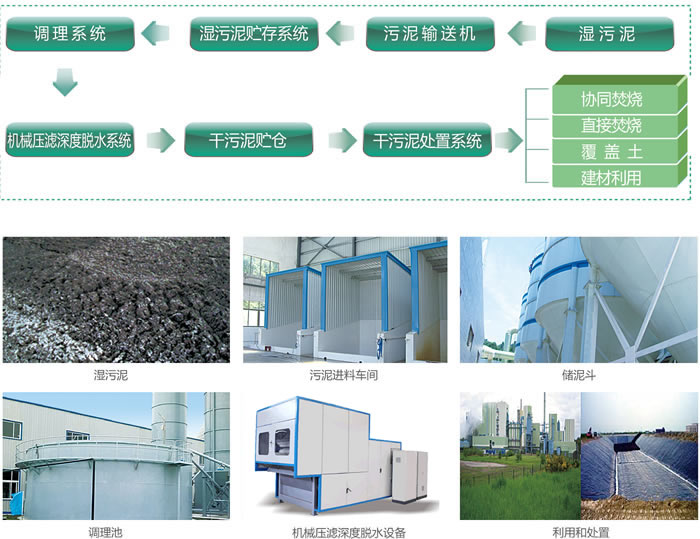

工藝流程
01、改性調理系統

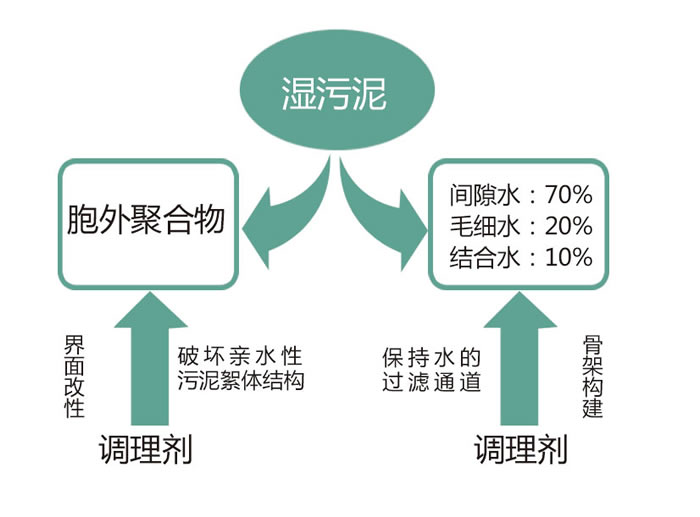

污泥改性調理主要是對污泥顆粒表面的有機物進行改性,破壞污泥的細胞和膠體結構,改變污泥的水分結合狀態,同時降低污泥的壓塑性,使污泥能滿足深度脫水干化處理的要求。
改性調理系統由污泥計量系統、輸送設備、污泥儲倉、調理劑制備設備、調理混合設備等組成!
考慮經濟性和污泥的后續處置,我們采用自主研發的高效調理劑。
改性調理系統工作原理
濕污泥由螺旋輸送器直接送入調理系統,或進入污泥儲罐再由螺桿泵送至調理系統。調理過程包括污泥轉化和污泥穩定,轉化階段污泥和調理劑均勻混合,經穩定處理后完成污泥的調理。
改性調理系統的特點
采用了
壓力梯度控制;
輸送進料時間控制;
輸送泵自動變頻控制;
出液和反吹控制。
可實現
自動控制調理液濃度;
自動控制調理混合速度、儲存時間;
適合的PH值調節;
可有效破壞污泥的膠體絮團,增強顆粒剛性;
有效釋放污泥內包容的自由水、間隙水和吸附水。
調理劑的特點
比表面積大、化學活性高、擴散滲透性強;
采用納米粉體加工工藝;
針對不同污泥泥質可進行復合配方的調整;
添加量小,不含硫、氯元素;
成本經濟,運行費用低。
02 機械壓濾深度脫水系統
此系統主要有進泥系統/機械壓濾設備/吹脫系統/污泥卸料系統等組成。
機械壓濾深度脫水系統
機械壓濾深度脫水是指脫水后污泥含水率達到50%以下,特殊條件下污泥含水率更低。目前,我國城鎮污水處理廠脫水污泥的含水率大都在78%-85%之間。高含水率給污泥后續處理、運輸及處置帶來了很大的難度。因此,必須進行污泥的深度脫水。
機械壓濾深度脫水系統采用機械壓濾設備,在進料過程結束后,對污泥進行壓榨,可實現壓力梯度控制,壓濾時間控制;密閉的機械壓濾脫水過程可以獲得很好的脫水效率,增加污泥濾餅的干度,降低污染和減少勞動力。脫水后,通過吹風操作或自然風干,污泥泥餅含水率還可迅速降低。
機械壓濾深度脫水系統的工作原理
機械壓濾設備是污泥深度脫水系統的核心設備,機架采用特種材質的鋼結構,滿足了壓濾工況的需要。污泥機械壓濾設備主要由固定濾板、活動濾板、橫梁、過濾介質、壓緊裝置、集液槽等組成。濾板采用耐壓材料,使用時間長,故障率低。
設備的工作過程是:改性調理后的污泥由污泥輸送泵送入壓濾設備濾室,濾室進泥完成后自動關閉進料閥,向?yàn)V室內通入氣體或液體,使得濾布膨脹變形,從而達到對濾餅的二次壓榨的作用,機械壓力將濾餅之中的毛細水、結合水等水分脫出。壓榨完成后可實現自動卸泥。
機械機械
采用液壓壓緊裝置,具有自動進程、回程和保壓控制功能;
采用獨立的液壓系統和自動控制系統,操作安全、簡單;
機架強度高,承壓支撐性好;
有效過濾面積大,過濾速度快;
濾板材質強度高、耐腐蝕、使用壽命長;
濾板抗疲勞、抗老化、密封性能好。
污泥改性調理+機械壓濾深度脫水工藝特點
污泥改性調理+機械壓濾深度脫水工藝結合當前國內污泥處理處置的實際,解決了困擾污泥處置的高含水率難題,為最終處置提供了更大的選擇空間。該工藝路線是國家“水專項”倡導的技術方向,對城市污泥處理處置和生態環境改善具有重要的現實意義。
工藝路線的優勢
技術科學簡明、處理效果好、可滿足多種處置需求;
技術經濟性好、投資較小、運行費用低;
系統穩定成熟、自動化程度高、管理方便;
處理系統可與污水處理廠聯合建設,也可集中建設,占
地面積較小,無需大量熱源;
封閉化作業處理、對環境影響小;
可實現污泥的減量化、穩定化、無害化和資源化;
